USB總線是目前最為成功，應用最為廣泛的外設接口。隨著時代的進步和發展，電子產品、手持設備、超大容量的高清視頻設備以及千萬像素的數碼相機等設備的需求越來越高，USB接口規范也需要相應地進行不斷地更新和升級。USB3.0的最高理論速度達到了5Gbit/s,向需要更大電力支持的設備提供更好的支持和電力供應，它在USB2.0的基礎上增加了新的電源管理功能，采用全雙工數據通信，提供更快的傳輸速度，并且向下兼容USB2.0和USB1.1設備。USB體系主要包括三個部分：主機，設備和物理連接。主機通常是PC或者主機控制器；設備是指常用的U盤、帶USB的攝像頭、相機等設備；物理連接就是通常用的傳輸線，在USB3.0系統中，采用了對偶單純形四線制差分信號線，因此可以支持雙向并發數據流傳輸，這也是USB3.0相比于USB2.0設備速度提升的關鍵因素。
HUB是USB系統中的重要組成部分，且能夠應用在大多數操作系統，它是建立主機與USB設備之間的橋梁。作為一類特殊的USB設備，可以同時將一個接口轉換為多個接口，為用戶提供了效率和便捷。
-
USB3.0 HUB的簡介
1.1 USB3.0 HUB的基本組成
根據最新USB3.0的協議規定，USB3.0 HUB主要由Super Speed HUB,Vbus Control Logic,USB2.0 HUB以及上下行端口組成。由于USB3.0是向下兼容的，所以它有完整的USB2.0 HUB設計，而Super Speed HUB部分就是USB3.0 HUB區別于USB2.0 HUB的主要部分。USB3.0 HUB基本結構如圖1所示。

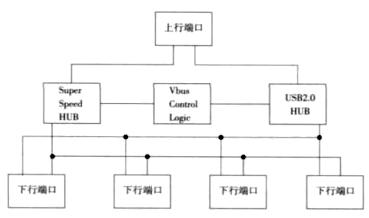

圖1 USB3.0 HUB的基本結構
1.2 USB3.0集線器的功能
USB3.0 HUB是USB系統中的重要部分，它的基本功能如下：
1）基本連接功能。
2）電源管理功能。USB3.0能夠提供900mA的電源，這樣就可以給那些連接USB3.0的設備更快更好地完成充電。由于新的接口提供了額外的兩條線，900mA的電力支持能夠驅動無線適配器，這樣在900mA的高電力支持下可以擺脫靠線纜連接的必要性。在大量數據傳輸?shù)耐瑫r，空閑的設備可以自動進入低功耗狀態，給正在傳輸?shù)脑O備提供更好更快的性能支持。
3）設備連接和斷開檢測。
4）總線的錯誤檢測和恢復。
5）HUB3.0的自動掛起和恢復功能。
6）向下兼容，下行端口同時支持高/低/全速設備。
2. Super Speed HUB的設計
USB3.0 HUB是一種便攜的低成本的USB3.0擴展接口，它的下行端口面向USB設備，上行端口面向PC主機或者嵌入式主機控制器，速度由上行端口的主機來決定，同時它在下行端口給設備提供連接和斷開的檢測，根據USB3.0最新協議規范，要實現上節所述各項功能設計。Super Speed HUB的整體構架如圖2所示，包括SIE、控制、處理轉換、中繼、路由、AES加解密等部分。
